        “煤改電”電采暖項目改造方案

        作者: 喆能 編輯: 楞次 來源: 喆能電磁 發布日期: 2018.09.18
        信息摘要:
        電磁采暖爐是“煤改電”國家環保戰略的重要競品,是實現智能化供熱/供暖的時尚新秀,可以適用大小面積的場合

        采暖設備參數表

        類別

        單位

        ZN-30E-CH

        ZN-60E-CH

        ZN-6E-CH

        ZN-8E-CH

        ZN-10E-CH

        ZN-12E-CH

        ZN-15E-CH

        額定功率

        KW

        30KW

        60KW

        6KW

        8KW

        10KW

        12KW

        15KW

        額定電流

        A

        45

        91

        27.2

        36.3

        45.5

        18.2

        22.8

        供電電壓/頻率

        V/Hz

        380/50

        380/50

        220/50

        220/50

        220/50

        380/50

        380/50

        電源導線截面面積

        mm2

        3x10

        3x16

        4

        6

        10

        3×4

        3×6

        電器保護等級

        IP

        33

        33

        33

        33

        33

        33

        33

        電熱效率

        %

        ≥98

        ≥98

        ≥98

        ≥98

        ≥98

        ≥98

        ≥98

        外殼散熱

        %

        ≤2

        ≤2

        ≤2

        ≤2

        ≤2

        ≤2

        ≤2

        供暖系統最大容量

        L

        550

        1100

        110.4

        147

        184

        230

        276

        供暖系統最大壓力

        Mpa

        0.4

        0.4

        0.4

        0.4

        0.4

        0.4

        0.4

        水泵配置最小流量

        L/min

        36

        72

        8

        10

        12

        16

        18

        膨脹水箱容量(選配)

        L

        30

        30

        5

        5

        10

        15

        15

        供暖用水最高溫度

        85

        85

        85

        85

        85

        85

        85

        低溫保護最低溫度

        5

        5

        5

        5

        5

        5

        5

        熱水產率65℃

        L/min

        10

        20

        1.95

        2.6

        3.25

        4.06

        4.88

        外形尺寸(長   高)

        mm

        770×520×1260

        840×620×1400

        380×130×600

        400×190×630

        400×190×630

        430×220×780

        430×220×780

        進出水接口

        DN

        40

        40

        25

        25

        25

        40

        40

        采暖面積

        300-400

        600700

        6080

        80-100

        100-120

        120-150

        150-200

        采暖空間

        m3

        9001200

        18002100

        160213

        210-320

        320400

        400-530

        532700

        電表選型(最小配備)

        A

        20A(80A)三相

        40A(160A)三相

        10A(40A)

        15A(60A)

        20A(80A)

        5A(20A)三相

        10A(40A)三相


        設備配置及調試

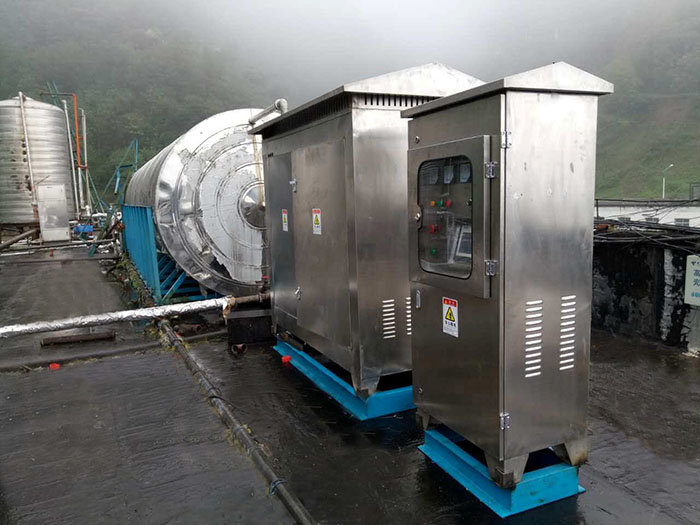

          (案例圖片)

          電磁供暖爐改造圖



          采暖爐設備的內部配置:

          1. 以15KW/380V柜式機為例,適合選用16平方毫米銅導線,感應線長約25~30米,如果疏繞線需要少量增加,保溫棉的厚度約15mm。

          2. 加熱部分管路選型:選擇直徑80mm左右的430或普通鋼管,長度約0.8~1米,然后通過變徑口與其它部分的進出水管相連接。感應線圈選擇12或16mm2的銅導線,線圈引線預留到控制柜里。

          3. 控制部分設計:電磁加熱器可以直接安裝控制柜內或者在其它合適位置。控制柜基本配置:空開、電流表、電壓表、啟動停止按鈕、顯示盒、檔位旋鈕、溫控表及運行指示燈等。溫控探針安裝在出水口附近,溫度達到80℃即自動停止加熱。為防止溫控器失效,可以增加一個備用溫控器,另一個設置在儲水箱出水口0.5米處。兩個溫控器的信號同時反饋給加熱電源,任何一個的溫度達到80℃,加熱電源停止工作。大部分柜式機均采用PLC+觸摸屏控制。

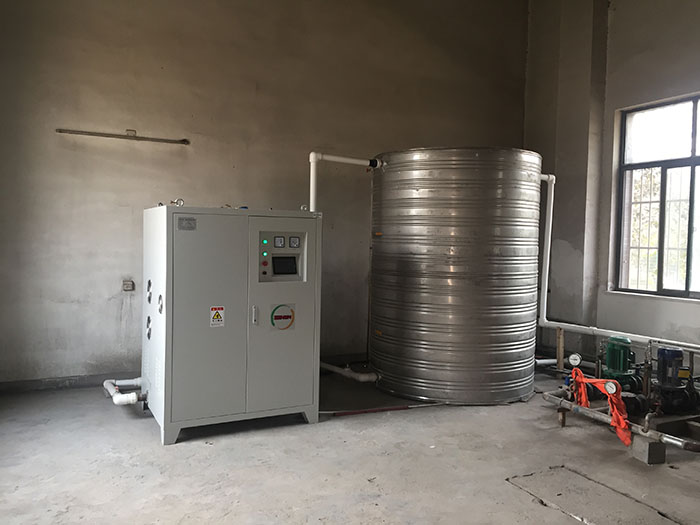

          (案例圖片)

          電磁供暖改造圖


          安裝方法:

          ①根據現場的水路管路走向,選擇設備擺放位置和進水出水接口位置,連接好進出水管、循環泵和補水。

          ②給設備提供供電,接好供電電纜,并將設備的柜體可靠接地,通電設置所需溫度和加熱時段即可開機運行。
