        鋼板電磁加熱方案

        作者: 喆能 編輯: 楞次 來源: 喆能電磁 發布日期: 2018.12.24
        信息摘要:
        鋼板預熱、預放反變形加熱處理、安裝及拆卸加熱,被應用在很多工程領域。本篇以減震支座的法蘭板采用電磁加熱方式,來論述電磁加熱技術在鋼板加熱方面…

        鋼板預熱、預放反變形加熱處理、安裝及拆卸加熱,被應用在很多工程領域。本篇以減震支座的法蘭板采用電磁加熱方式,來論述電磁加熱技術在鋼板加熱方面的應用技法。

        1.加熱要求

        需要加熱的是建筑隔震高阻尼支座,加熱溫度要求是在不大于30min時間內將一個φ1500的支座,或者不大于10min時間內將一個φ800的支座的法蘭盤加熱到230度。

        2.功率估算

        φ1500的法蘭板尺寸為1600*1600*55,法蘭板密度約為7.9t/m3,比熱約為0.46KJ/(kg.℃)。

        則一塊DN1500法蘭板的質量M=ρv=1112KG,加熱到230度所需熱量為Q=MC△t=112567KJ,所需設備功率為P=Q/(T*η)=120KW

        即當設備功率為120KW時,20分鐘內,可將一塊DN1500的法蘭板加熱到230度的。若同時加熱兩塊,則所需功率為240KW。

        Φ800的法蘭板尺寸為900*900*36,法蘭板密度約為7.9t/m3,比熱約為0.46KJ/(kg.℃)。

        則一塊Φ800的法蘭板質量M=ρv=230.4KG,加熱到230度所需熱量為Q=MC△t=24373KJ,加熱時間是10分鐘,則所需設備功率為P=Q/(T*η)=50KW

        即當設備功率為200KW時,10分鐘內,可同時將四塊DN800的法蘭板加熱到230度。

        綜上,當設備功率為240KW時,可滿足在不大于20min時間內將一個φ1500的支座,或者10min內,將4個φ800的支座的法蘭盤加熱到230度的加熱需求。

        3.電磁加熱器選型

        采用四臺60KW的設備并機運行,四臺電磁加熱器,可只開機一臺,也可同時開多臺機。

        當只開1臺機時,可以在10分鐘內將1塊DN800的法蘭板加熱到230度。

        當開2臺機時,可以在10分鐘內將2塊DN800的法蘭板加熱到230度,或者,20分鐘將1塊DN1500的法蘭板加熱到230度。

        當開3臺機時,可以在10分鐘內將3塊DN800的法蘭板加熱到230度。

        當開4臺機時,可以在10分鐘內將4塊DN800的法蘭板加熱到230度,或者,20分鐘將2塊DN1500的法蘭板加熱到230度。

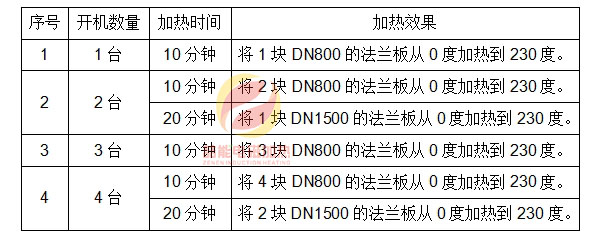

        匯總?cè)缦卤恚?

        電磁加熱器選型匯總

        4.加熱線盤設計

        加熱線盤規格為1800*900,用耐高溫非金屬材料固定,上覆20~40mm厚的隔熱保溫棉,線盤整體厚度大概4~6cm,一共4個線盤。

        每兩個線盤可進行一塊φ1500支座法蘭板的加熱,或者同時進行4個φ800或尺寸更小的支座法蘭板的加熱。

        5.控制方式

        加熱器外接有5種控制方式可選:(12vDC/24vDC開關量、4-20mA、0-10v、繼電器/電位器信號、RS485半雙工通信信號)。

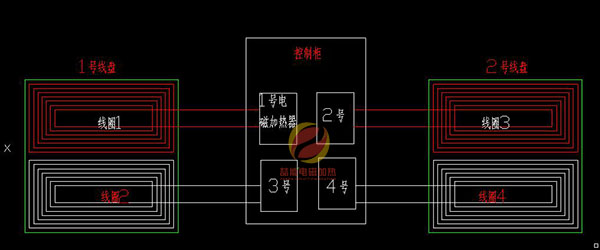

        配有獨立電柜,溫度控制儀,4臺電磁加熱器分開控制。(簡圖如下)

        電磁加熱器控制柜

        類似案例及產品圖片

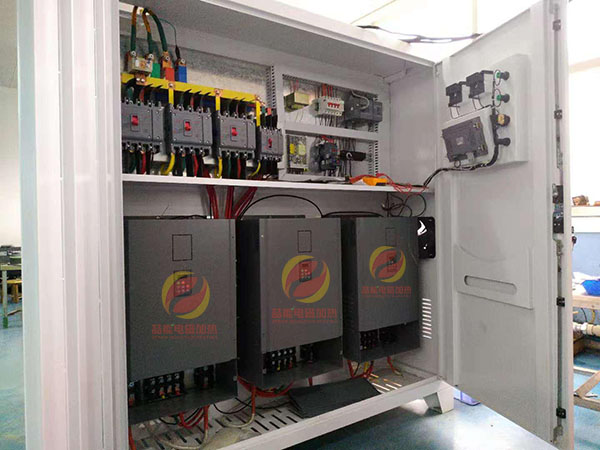

        多機并聯的鋼板電磁加熱主機柜

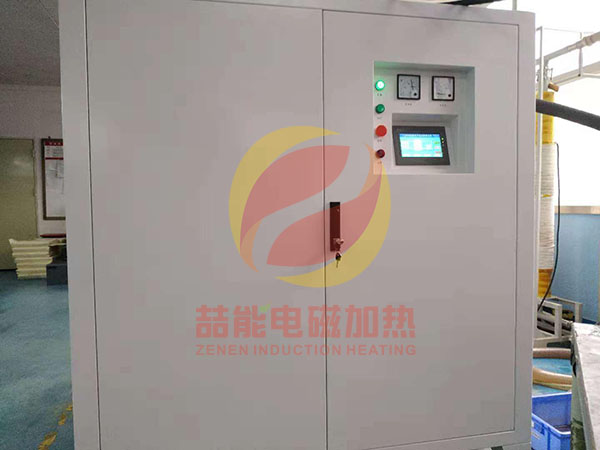

        電磁加熱器主機柜

        電磁加熱器

        電磁加熱器外部

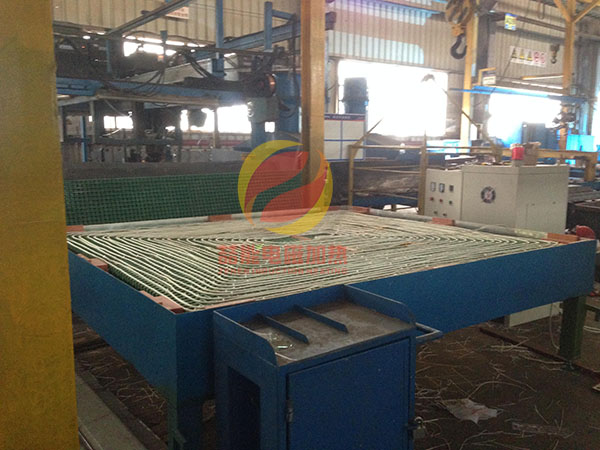

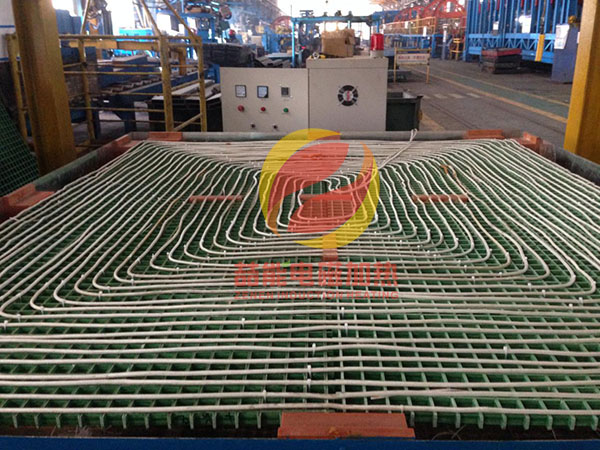

        鋼板加熱線圈排布

        鋼板加熱線圈排布

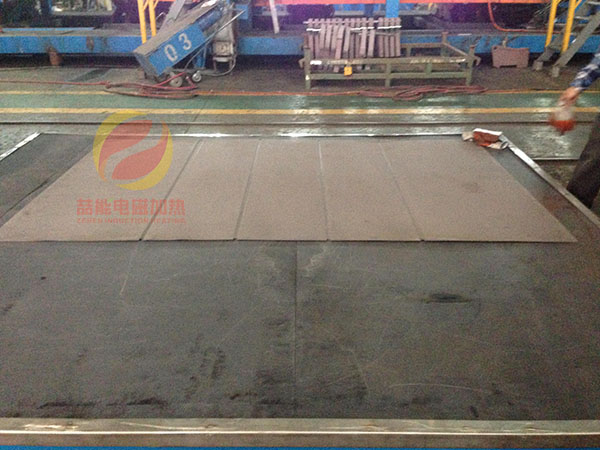

        鋼板電磁加熱預熱

        鋼板電磁加熱預熱



        本文由電磁加熱采暖廠家:喆能電磁原創編輯發布,文章鏈接:http://www.langyoudh.com/projects/gbdcjr.html

        了解詳情歡迎致電4000-163-779,微信18948782567,QQ347392753
