喆能智能電磁加熱器（電源）是由喆能電子技術有限公司主打的核心產品之一，可應用于各種工業行業及民用的加熱、烘干領域。面對各種場合的不同應用，喆能智能電磁加熱器同樣提供了多種加熱啟停及功率的控制方式，具有開關量、模擬量電壓（0~10V）、電流（4~20mA）、485通訊（Modbus RTU）， 可以滿足各類用戶的不同需求。

本文主要是介紹如何快捷簡易地建立喆能智能電磁加熱器與顯控觸摸屏的通訊連接，而無需經過PLC模塊。這樣在一些簡單的應用場合可以直接利用一塊液晶觸控屏（人機界面）控制1臺或多臺的喆能智能加熱電源，布線簡單明了，節約成本和時間。

下面以喆能公司利用顯控觸摸屏設計的智能電磁加熱器功率測試平臺為例，說明在軟件、硬件及通訊設置上的操作，以利于有這方面需求的客戶可以直接參考操作。

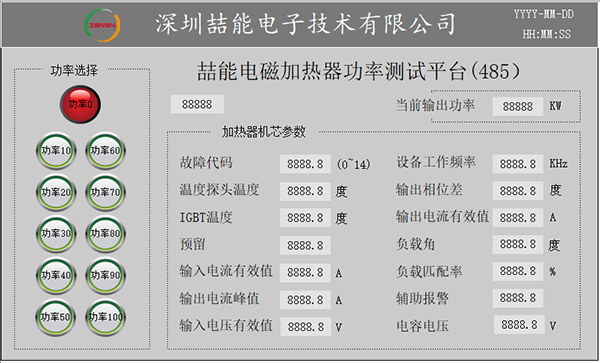

1，以下是喆能公司開發的“喆能電磁加熱器功率測試平臺(485）”的主界面，可以從0~100%設置加熱器功率，并讀出14個機器參數。

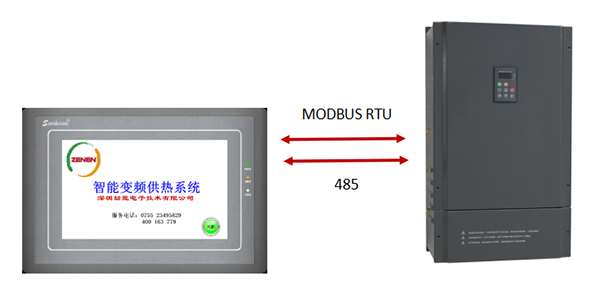

2，對智能電磁加熱器進行配置，設置通訊參數：數據傳輸為主、從模式，控制器（觸摸屏）為主機，加熱器為從機。加熱器既可用于一對一通訊，也可用于一對多通訊。采用RS485總線，波特率38400，數據由1位起始位、8位數據位和1位停止位構成一幀數據。

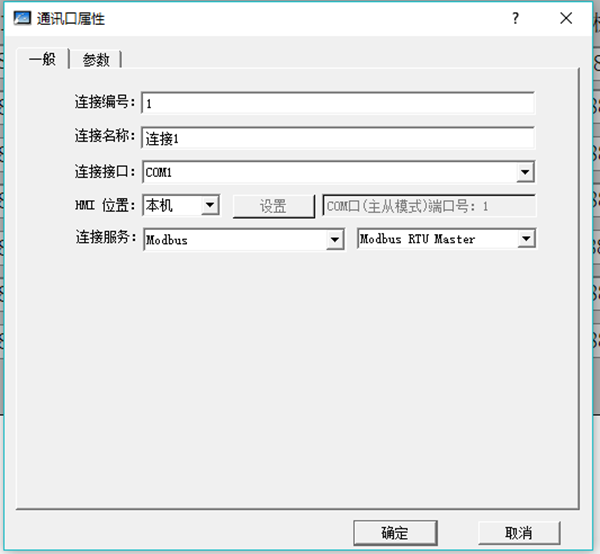

3，首先在HMI編程軟件中，新建工程，選擇所用的HMI型號，然后在連接設置中“添加連接”，在通訊口屬性中指定“Modbus”協議，并選擇“Modbus RTU Master”。

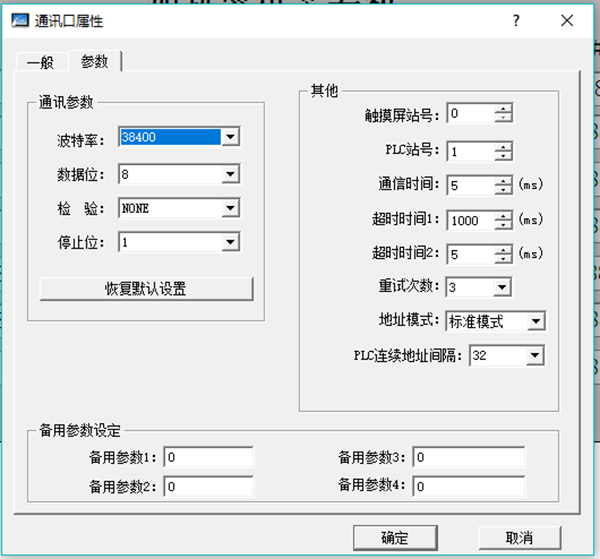

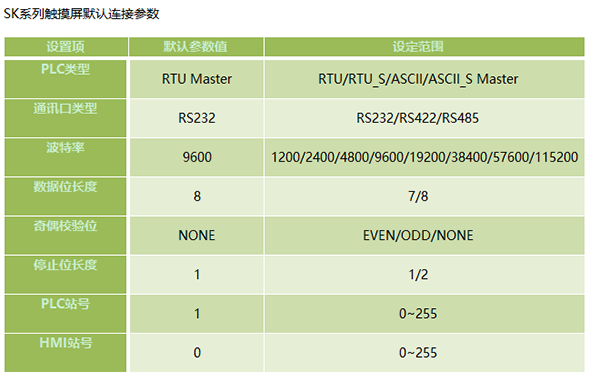

4，設置端口通訊參數，采用RS485總線，波特率4800~57600bps可調（默認設置為38400bps），數據由1位起始位、8位數據位和1位停止位構成一幀數據，無校驗碼。

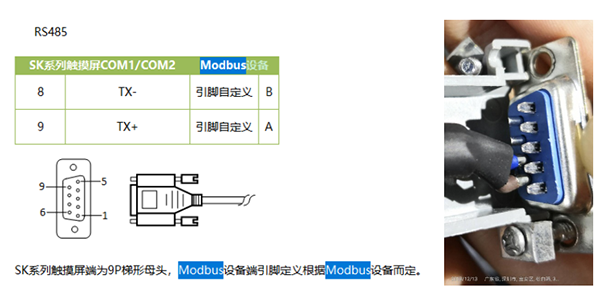

5，從智能電磁加熱器485端口引出的通訊總線與HMI觸控屏端口接線如下所示。

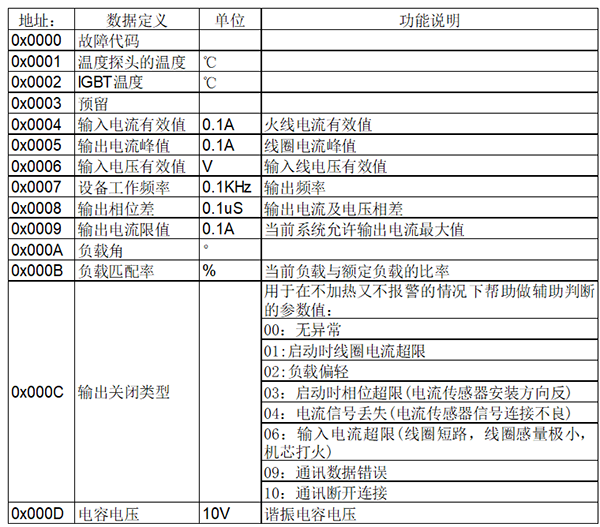

6，主界面上的14個機器運行參數的讀取地址設置如下，
