烘缸設備獲得的能量是通過電感線圈L傳遞的，烘缸設備需要置于線圈L所產生的交變磁場中，這就要求電感線圈需要貼附于烘缸的表面。

但是在系統生產的過程中，烘缸設備是需要一直轉動的，如何將電感線圈與轉動的烘缸設備組合在一起，既能滿足線圈與烘缸設備之間傳遞能量的需要，又不影響烘缸的轉動、生產過程中的引紙等操作，在物理實現上還必須簡單實用，這種線圈與烘缸的組合方式，是必須解決好的電磁加熱磁烘缸的物理結構問題。

電磁加熱器烘缸與傳統的油熱烘缸和蒸汽烘缸不同，烘缸體內部不需要通入加熱介質，不需要封閉，故設計其結構如下：

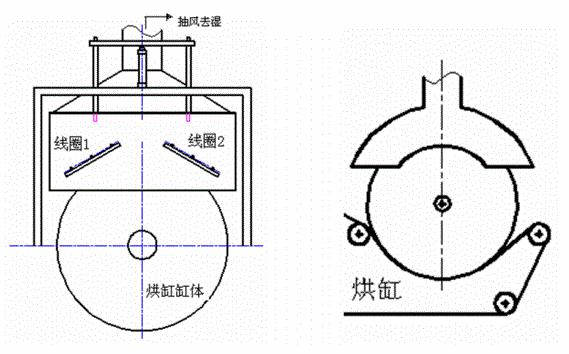

組合方式

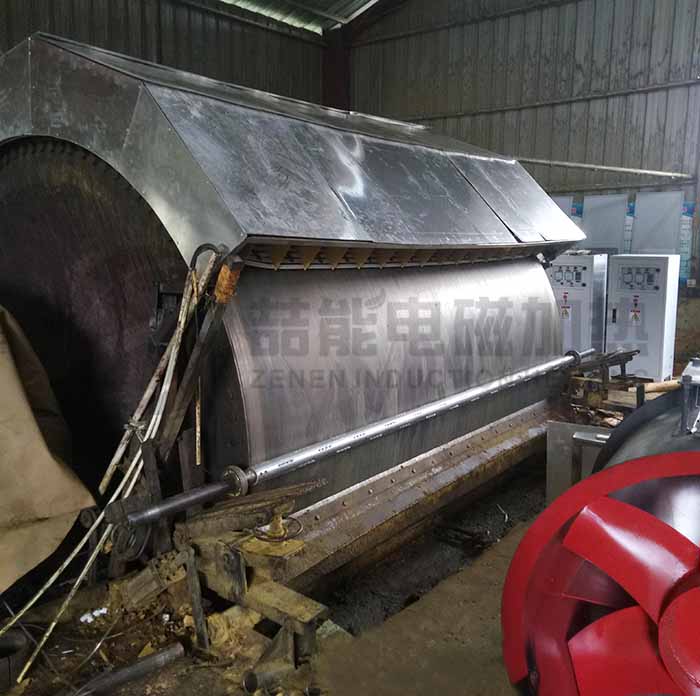

線圈與烘缸體的合理組合方式，是將電磁感應線圈安裝到烘缸罩內，電磁感應線圈交變將產生一交變磁場，且線圈與烘缸缸體表面的距離很小，烘缸罩下的那部分烘缸金屬工作表面就會形成渦流感應電流，從而在烘缸工作面產生熱效應，達到加熱烘缸工作表面的目的；

1.傳統烘缸改成電磁烘缸是非常方便的，無論是氣烘缸還是油烘缸，只要是鑄鐵或是鑄鋼烘缸，拆除外部加熱蒸汽管或油管，外部加裝一個電磁感應罩即可，整個電磁感應罩約占烘缸表面1/3左右；

2.電磁烘缸非常適用于高溫整型、定型等場合，其優點能夠得到充分的體現；

3.利用電磁烘缸表面溫度高的特點，能夠在線進行烘缸表面噴涂四氟，這是傳統烘缸無法實現的；

4.烘缸表面橫向溫度調整，以滿足特殊工藝的要求；

5.烘缸表面溫度可維持在某一溫度上；
