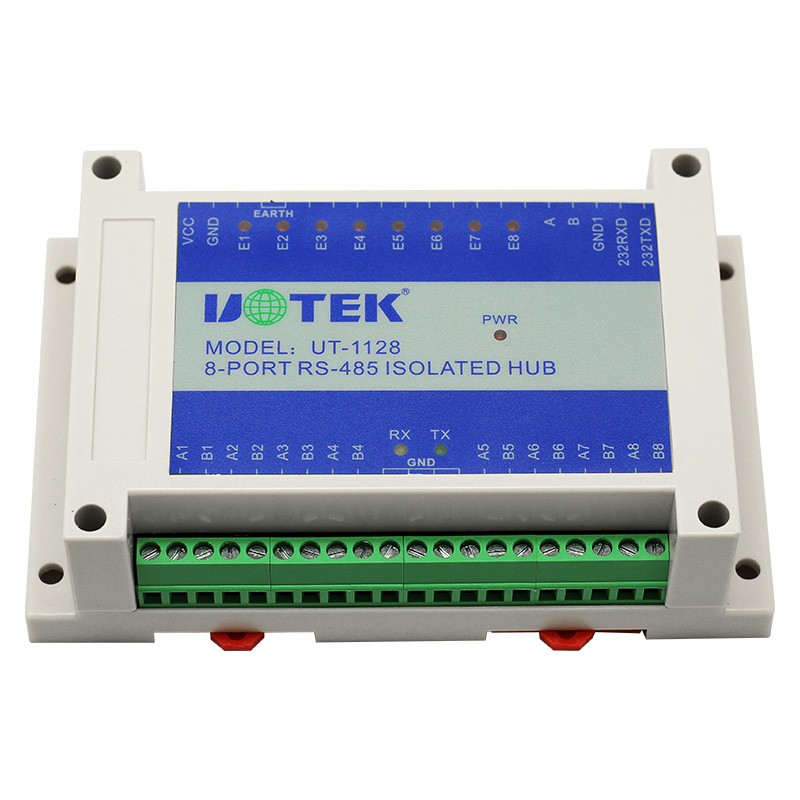

產品名稱：工業級RS-232/RS-485轉8PORT RS-485導軌式集線器
規格型號：UT-1128
接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 標準
工作方式：異步半雙工
隔離度：隔離電壓2500VRMS 500VDC連續
產品概述：
UT-1128 是一款內部采用雙核、無休（不間斷工作）的設計，專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集線器(HUB) 。該產品支持傳輸速率最高達115.2KBPS，為了保證數據通訊的安全可靠，RS-485 接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，內置的光電隔離器及 1500W浪涌保護電路，能夠提供2500V 的隔離電壓，可以有效地抑制閃電(Lighting) 和ESD，同時可以有效的防止雷擊和共地干擾，供電采用外接開關電源供電，安全可靠，非常適合戶外工程應用。
在 RS-485 工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決 RS-485 收發轉換時延問題。RS-485 接口傳輸距離大于 1200 米、性能穩定。廣泛用于高速公路收費系統，道路監控系統及電力采集系統中，是一款性能卓越，價格優良的數據接口轉換產品。
UT-1128 RS-485 HUB 提供星型 RS-485 總線連接。各端口都具有短路、開路保護。光電隔離2500V，用戶可以輕易改善 RS-485 總線結構，分割網段，提高通信可靠性。當雷擊或者設備故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作。這一性能大大提高了現有 RS-485 網絡的可靠性，有效縮短了網絡的維護時間。合理的利用 UT-1128 RS-485 HUB 可以助您設計出獨特的高可靠的 RS-485系統。
產品特性：
● 接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 標準
● 輸入電壓：DC12-48V 350mA
● 傳輸介質：雙絞線或屏蔽線
● 工作方式：異步半雙工
● 信號指示：十一個信號指示燈電源（PWR）、發送(TX)、接收（RX）、故障（E1-E8）
● 隔離度：隔離電壓2500VRMS 500VDC連續.DC/DC隔離模塊
● 傳輸速率：300bps-115.2Kbps
● 防護等級：RS-232接口±15KV ESD防護 ，RS-485接口每線 1500W 的雷擊浪涌防護，2000V電源雷擊浪涌防護
● 傳輸距離：0-1.2公里 （115,200-300bps）
● 尺寸：145mm×90mm×40mm
● 使用環境：-40℃到85℃，相對濕度為5%到95%
訂購信息：
| 型號 | UT-1128 | ||
| 信號/接口 | RS-232/485 | 接線端子 | √ |
| RS-48 | 接線端子 | √ | |
| 接口保護等級 | RS-232 | ±15KV ESD | |
| RS-485/422 | 1500W浪涌 | ||
| 通訊速率 | 300bps-115.2kbps | ||
| 使用環境 | 溫度 | -40/85℃ | √ |
| 濕度 | 5-95% | √ | |
| 電源 | 有源 | 12-48VDC | |
產品尺寸：

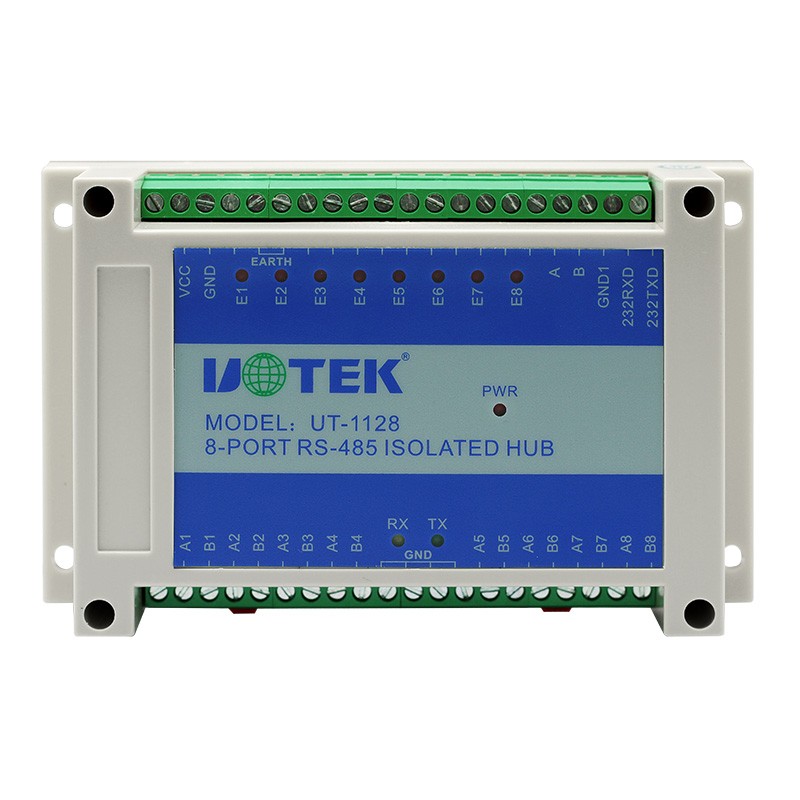

面板及信號指示：
電氣接口及定義：
