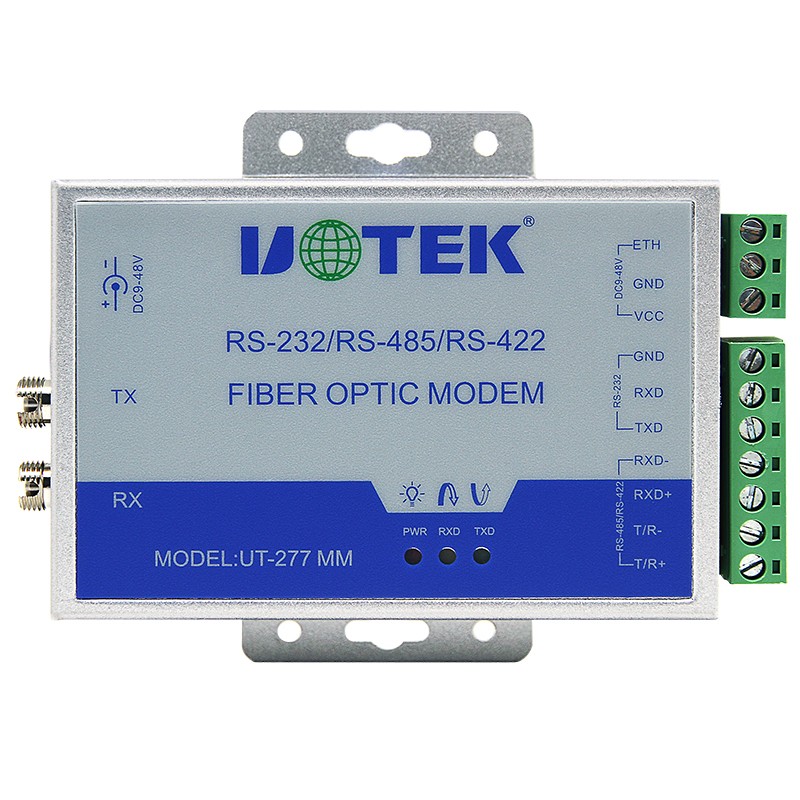

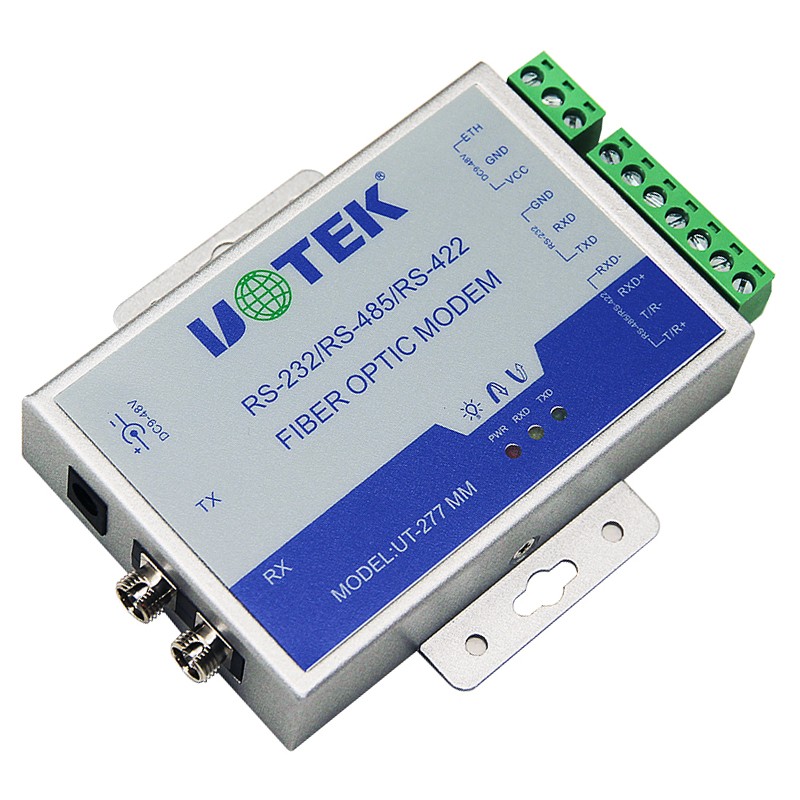

產品名稱:串口RS-232/485/422轉光纖轉換器
規格型號:UT-277
通信協議：支持RS-232,RS-422,RS-485多種異步通信協議
工作方式：支持2線(半雙工)和4線(全雙工) RS-485
產品概述：
UT-277是多功能的支持異步RS-232，RS-485，RS-422通信接口的光纖MODEM，是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。支持RS-232，RS-485，RS-422多種異步通信協議，可以同時混合使用兩個RS-232，RS-485或RS-422接口，支持2線（半雙工）RS-485和4線（全雙工）RS-422工作方式。UT-277的RS-485方式支持數據（TXD或SD）發送控制，從而提高了適應各類軟件的能力，也簡化了控制方式，光纖MODEM支持異步串行口之間的多種光纖連接方式，它支持兩個異步串行口的設備通過光纖進行全雙工或半雙工通信，通信距離最遠可達多模4公里，單模20公里，RS-232信號的傳輸速率最高為115.2Kbps，RS-485/RS-422的信號傳輸速率最高可達460Kbps，不同電氣標準的接口可以混合使用，可以用RS-232的設備去連接RS-485/RS-422的設備，可以代替RS-232到RS-485/422接口轉換器或光電隔離器，并提供了優良的EMI/RFT特性。
產品參數：
| 通信協議 | 支持RS-232/RS-485/RS-422接口 | |
| 異步傳輸 | 點對點運用，速率達460Kbps | |
| 傳輸距離 | 多模4KM,單模20KM-120KM，可訂做 | |
| 工作溫度 | -40度到+85度,相對濕度為5%到95% | |
| 工作波長 | 1310nm(多模）,1310nm 1550nm(單模） | |
| 電氣接口 | RS-232 | 采用接線柱連接器 |
| RS-485/422 | 采用接線柱連接器 | |
| 光纖接口 | 可選SC/FC/ST接口 | |
| RS-232接口特性 | 標準RS-232三線接口±15KV（防靜電）ESD保護支持速率最高115.2Kbps | |
| 輸入電壓 | DC9-48V 200mA | |
| RS-485/422接口特性 | 采用端口自適應技術實現從端口到速率調節自適應，無需開關設置，±15KV（防靜電）ESD保護支持多達32點輪詢環境 | |

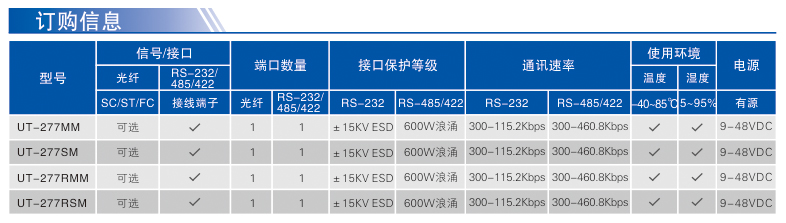

訂購信息：
備注：以上產品配件為電源適配器，UT-277R支持光纖組環模式
產品尺寸：
光纖的連接：
UT-277使用一個組合的光發射器和光接收器，光的波長為1310nm(多模)，1310nm(單模)，發射和接收采用標準的ST接口。幾乎所有尺寸的多模光纖電纜都可以使用，包括：50 / 125, 62.5 / 125,或100 / 140μm;單模:8.3 / 125, 8.7 / 125, 9 / 125 或10 / 125μm在點對點狀態下，兩個光纖MODEM要用兩根光纖，兩根光纖的數據傳輸方向相反。
應用領域示意圖：

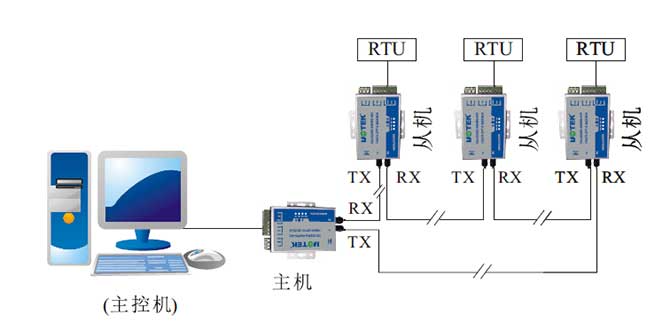

UT-277R組環模式：
