產品名稱：工業級RS-485/422轉4口PORT RS-485/422集線器
規格型號：UT-1304
接口特性：接口兼容 EIA/TIA 的RS-485 /422標準
電氣接口：RS-485/422接口為接線端子
工作方式：異步半雙工，異步全雙工
產品概述：
UT-1304 是一款內部采用微處理器（不間斷工作）的設計，專為解決復雜電磁場環境下RS-485/422大系統要求而設計的RS-485/422總線分割集線器(HUB) 。該產品支持傳輸速率最高達115.2KBPS，為了保證數據通訊的安全可靠，RS-485/422 接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，內置的光電隔離器及8/20μs波形3000A防雷浪涌保護電路，能夠提供2500V 的隔離電壓，可以有效地抑制閃電(Lighting) 和ESD，同時可以有效的防止雷擊和共地干擾，供電采用外接開關電源供電，安全可靠，非常適合戶外工程應用。
在 RS-485/422工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決 RS-485/422 收發轉換時延問題。RS-485/422接口傳輸距離大于 1200 m、性能穩定。廣泛用于高速公路收費系統，道路監控系統及電力采集系統中，是一款性能卓越，價格優良的數據接口轉換產品。
UT-1304 RS-485/422 HUB 提供星型RS-485/422總線連接。各端口都具有短路、開路保護。光電隔離2500V，用戶可以輕易改善RS-485/422總線結構，分割網段，提高通信可靠性。當雷擊或設備故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作。這一性能大大提高了現有 RS-485/422網絡的可靠性，有效縮短了網絡的維護時間。合理的利用 UT-1304 RS-485/422HUB 可以助您設計出獨特的高可靠的 RS-485/422系統。
產品特性：
● 接口特性：接口兼容 EIA/TIA 的RS-485 /422標準
● 電氣接口：RS-485/422接口為接線端子
● 傳輸介質：雙絞線或屏蔽線
● 工作方式：異步半雙工，異步全雙工
● 信號指示：七個信號指示燈電源（PWR）、發送 (TXD)、接收（RXD）、故障（E1-E4）
● 隔離度：隔離電壓2500VRMS 500VDC連續,DC/DC隔離模塊
● 傳輸速率：300bps-115.2Kbps
● 工作電壓：DC9-48V
● 工作電流：150mA
● 保護等級：RS-485/422接口每線 8/20μs波形3000A的雷擊浪涌保護
● 傳輸距離：0-1.2公里 （115,200-300bps）
● 尺寸：210mm×130mm×33mm
● 使用環境：-40℃到85℃，相對濕度為5%到95%
訂購信息：
| 型號 | 信號/接口 | 接口保護等級 | 通訊速率 | 使用環境 | 電源 | |||
| RS-485/422 | RS-485 | RS-422 | 溫度 | 溫度 | ||||
| 接線端子 | 接線端子 | RS-485/422 | -40/85℃ | 5-95% | 有源 | |||
| UT-1304 | √ | √ | √ | 3KVA雷擊 | 300bps-115.2kbps | √ | √ | 9-48VDC |
備注：UT-1304配件為電源適配器固定片。
面板及信號指示：

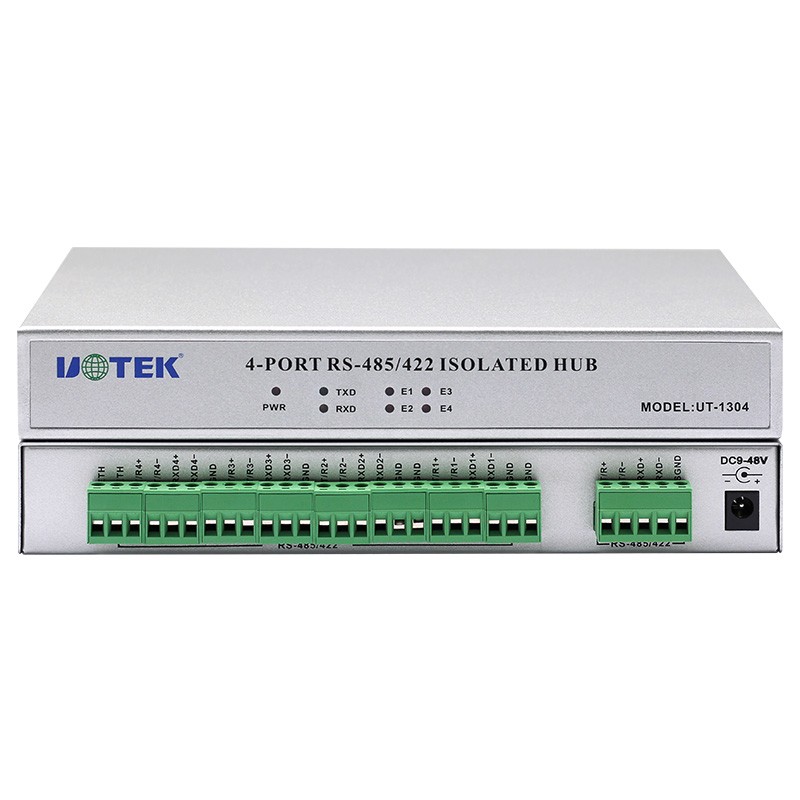

前面板共有7個指示燈，后面板有 1個 5PIN接線端子為RS-485/422輸入端，8個3PIN接線端子為光電隔離輸出端。
產品尺寸：
應用領域示意圖：

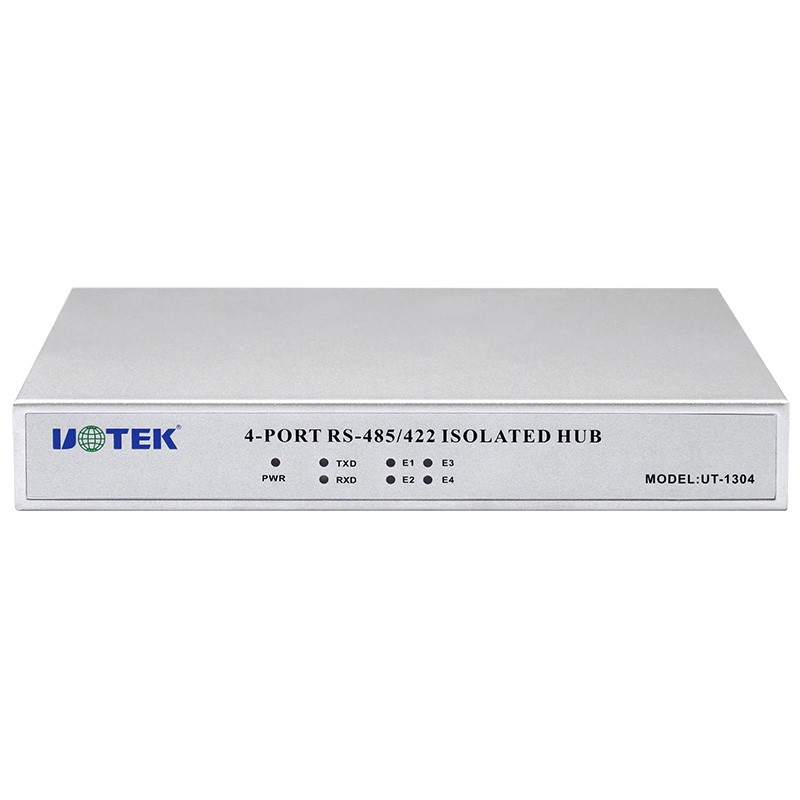

前面板指示燈含義如下：
PWR----電源指示，正常時為紅色
TXD----數據發送指示，正常時為綠色閃亮，表示數據從INPUT 口 發送至OUTPUT 口1-口4
RXD----數據接收指示，正常時為黃色閃亮，表示數據從OUTPUT口 1-口4 發送至 INPUT 口
E1-E4----口 1-口4故障警告指示燈，常亮?xí)r表示對應口1-口4 所連接的RS-485/422接口設備出現短路或信號反接的情況，E1 燈與口1 對應，E4燈與口4對應，用戶可根據該故障警告指示燈判斷出故障端口及其相連的故障設備。
