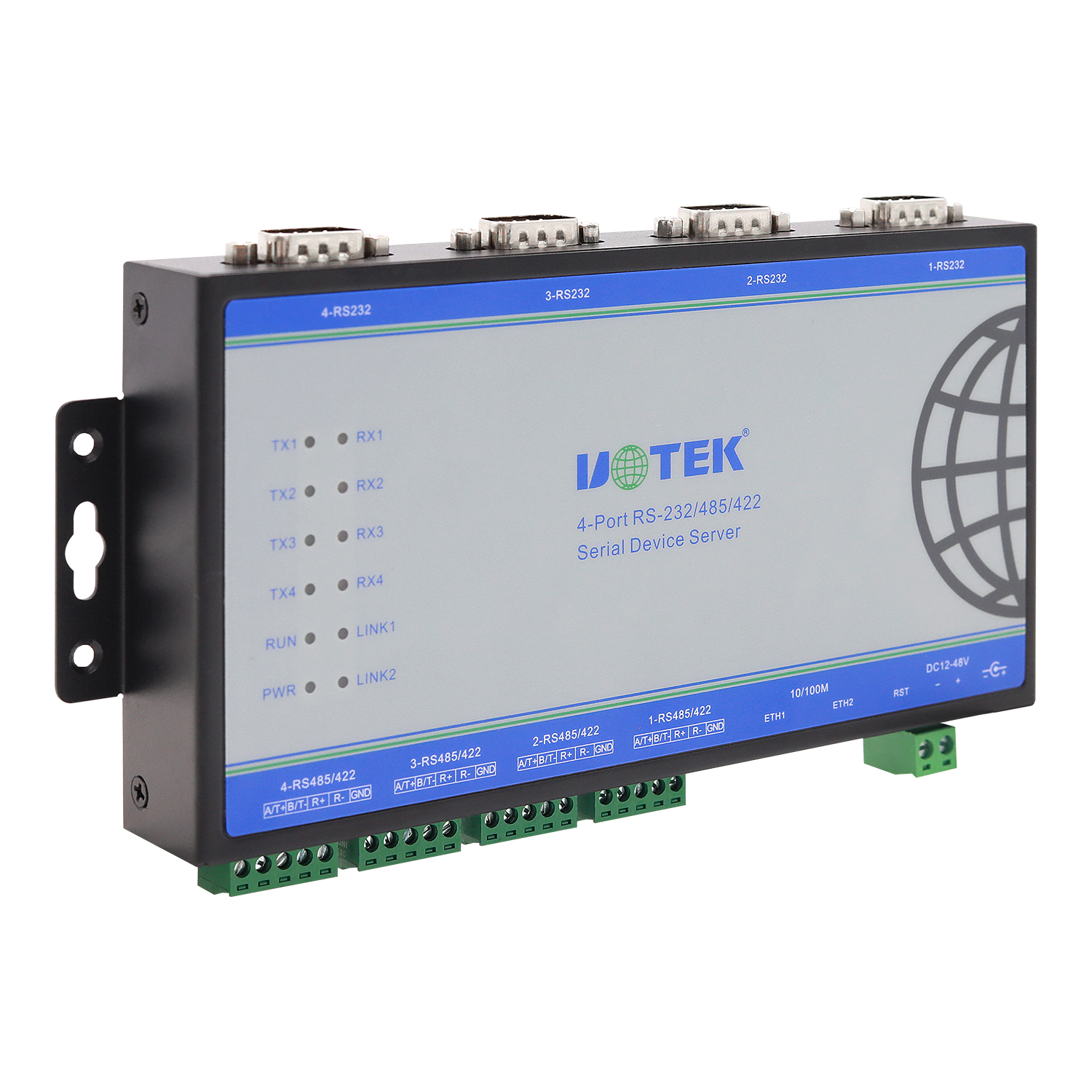

產品名稱：串口服務器 產品型號：UT-W6804CN 接口信號：以太網 接口數量：4口 傳輸方式：RS-232/ RS-485/ RS-422 傳輸速率：10M/100M 功能特點：雙向透明傳輸
一、產品概述
UT-W6804CN 壁掛式4口 RS232/485/422 串口服務器支持串行終端到TCP/IP之間數據轉換，內部集成TCP/IP協議棧，實現RS-R232/485/422串口與 TCP/IP網絡接口的數據雙向透明傳輸，使得串口設備能夠具備聯網功能。內部集成 ARP，IP，TCP， HTTP，ICMP，UDP 等協議。所有程序提供中英文界面，有設置向導，易于操作。 廣泛用于工業控制，設備自動化，物聯網，環境監控，智能交通，動環監控等領域。
二、功能特性
采用純國產高性能主控方案，主控頻率高達648Mhz,內存SDRAM 32M，16M flash存儲
兩個10M/100M以太網通信接口，交換機模式，單IP設計
支持4路RS-232/485/422串口，實現遠程控制功能
支持Reset 鍵恢復出廠設置
支持外置看門狗
每路RS232串口提供5路信號，包括RXD, TXD, RTS, CTS, GND
每路RS485/RS422串口都提供T/R+,T/R-,R+,R-
支持自定義波特率
每個串口都有獨立的數據收發指示燈，方便調試
支持MCP、VCOM虛擬串口
支持串口±4KV防靜電保護，網口1.5KVAC隔離保護
支持Web固件升級
三、規格參數
| 接口 | 電源接口 | 2Pin 5.08帶鎖端子，內置防反接 |
| 以太網接口 | 2×RJ45，2×10/100Base-T(x) | |
| 串行接口 | RS232: 4×DB9（male），RS485/422: 1×5pin 3.81端子 | |
| LED指示燈 | PWR電源指示燈，RUN運行指示燈, 網絡link/act 指示燈, 串口發送指示燈（綠色）, 串口接收指示燈（黃色） | |
| 按鍵 | 1個出廠復位按鍵RESET | |
| 電源需求 | 輸入電壓：DC 12-48VDC | |
| 功耗 | 最大輸入功耗：3W | |
| 機械特性 | 外殼 | IP30防護等級 |
| 重量 | 522g | |
| 安裝方式 | 壁掛式安裝 | |
| 尺寸（長×寬×高） | 204mm×95mm×26mm（不含安裝件） | |
| 傳輸距離 | RS-232 | 15m |
| RS-485/422 | 1200m | |
| 工作環境 | 儲存溫度 | -40~85°C |
| 工作溫度 | -40~85°C | |
| 相對濕度 | 5% ~95% (無凝結) | |
| 支持協議 | ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MQTT、MODBUS | |
| 工作模式 | VCOM、MCP、TCP Server、TCP Client、UDP Client、、Modbus TCP Server、Modbus TCP Client | |
| 串口參數 | 接口類型 | RS-232、RS-485、RS-422 |
| 波特率 | 300-921600bps | |
| 校驗位 | None、Odd、Even、Mark、Space | |
| 數據位 | 7、8 | |
| 停止位 | 1、2 | |
| 認證標準 | EMC：EN 55032/24 | |
| EMI：CISPR 32，FCC Part 15B Class A | ||
| EMS：IEC61000-4-2 ESD 接觸4KV,空氣KV | ||
| IEC61000-4-3 RS 3V/m | ||
| IEC61000-4-4 EFT 電源2KV,信號1KV | ||
| IEC61000-4-5 Surge 電源2KV，信號0.5KV | ||
| IEC61000-4-6 CS 3V/m | ||
四、產品尺寸
