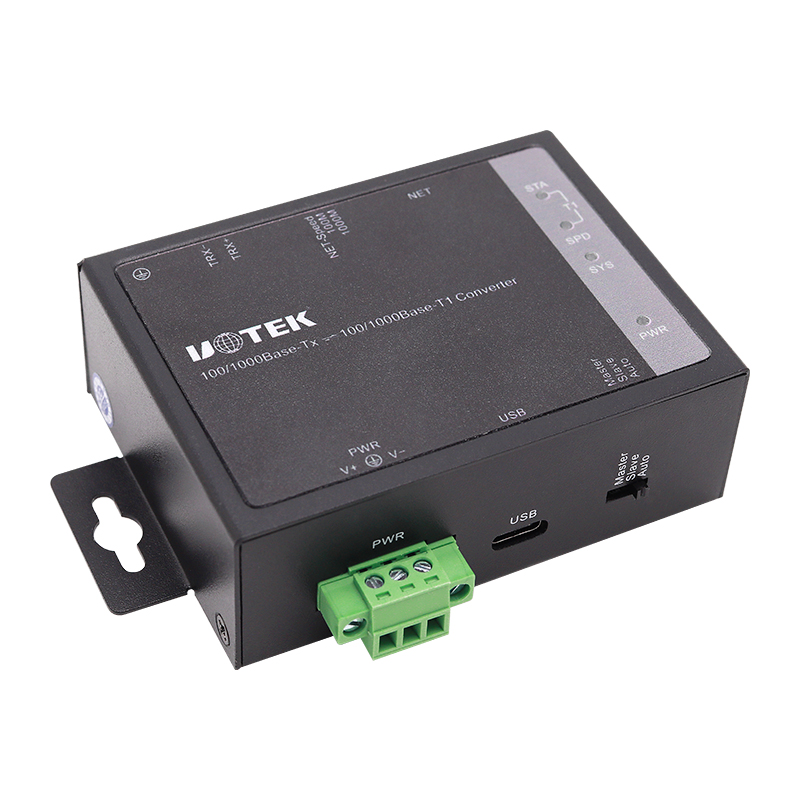

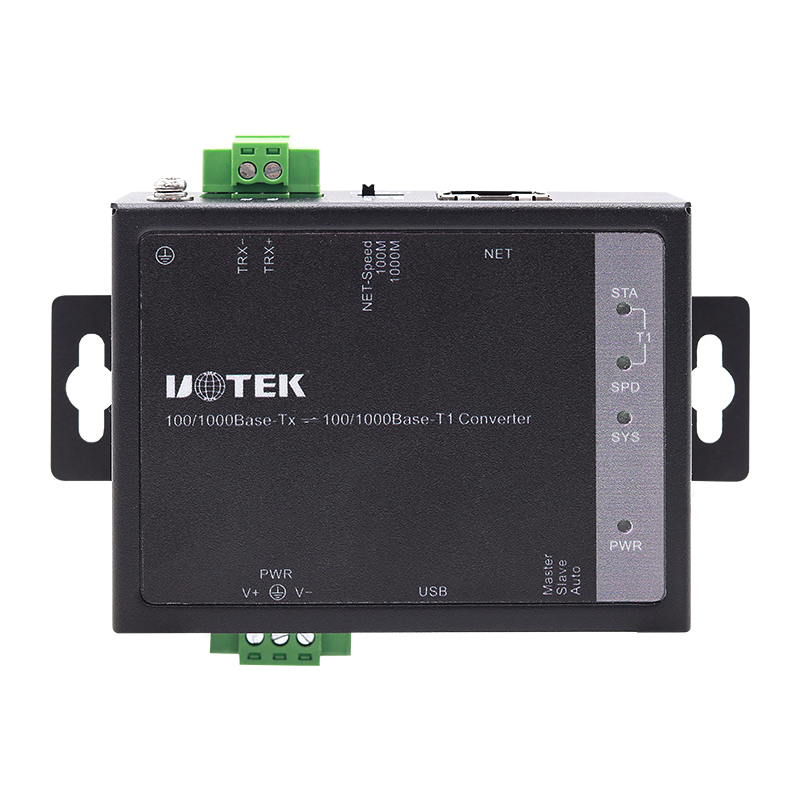

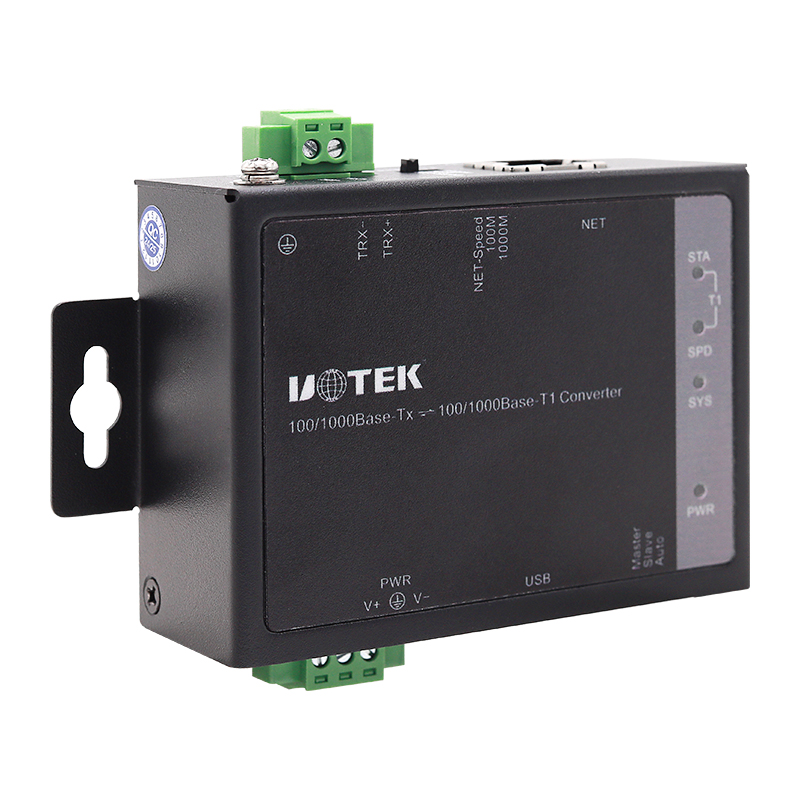

產品名稱：千兆車載以太網轉換器
規格型號：UT-T01N01G
工作溫度：-40~75℃
存儲溫度：-40~85℃
一、產品概述
UT-T01N01G千兆車載以太網轉換器是一款應用于汽車產品開發的智能轉換器，可實現100/1000BASE-T1(車載以太網)和100/1000BASE-T(標準以太網)之間點對點的數據轉換功能。適用于下一代車輛系統對更新的先進通信技術測試和驗證解決方案的要求。UT-T01N01G千兆車載以太網轉換器為物理透傳設備，使用時需一個配置為主（Master）,另一個配置為從（Slave）,同時保證標準以太網接口和車載以太網接口為相同速率。
二、產品特性：
● 支持100/1000BASE-T1(車載以太網)和100/1000BASE-T(標準以太網)之間點對點的數據轉換；
● 支持100/1000BASE-TX自協商功能；
● 支持USB Type-C 5V供電；
● 支持外部撥碼開關實現Master、Slave、Auto三種模式選擇；
● 支持外部撥碼開關基于T1-Speed實現T1-1000M、T1-100M、NET-Speed三種模式選擇；
● 支持系統運行燈、電源指示燈、T1端口狀態指示燈、T1端口速率指示 燈、RJ45網絡口指示燈等 ；
● 支持工作溫度范圍：-40~75℃；存儲溫度范圍：-40~85℃；相對濕度范圍：5%~95%無凝露；
● 支持USB Type-C固件升級功能；
● 支持3PIN 3.81間距鳳凰端子電源輸入防反接功能；
● 支持10.8-52.8VDC寬壓輸入范圍，整機最大功耗2.5W。
三、規格參數：
1、電源需求

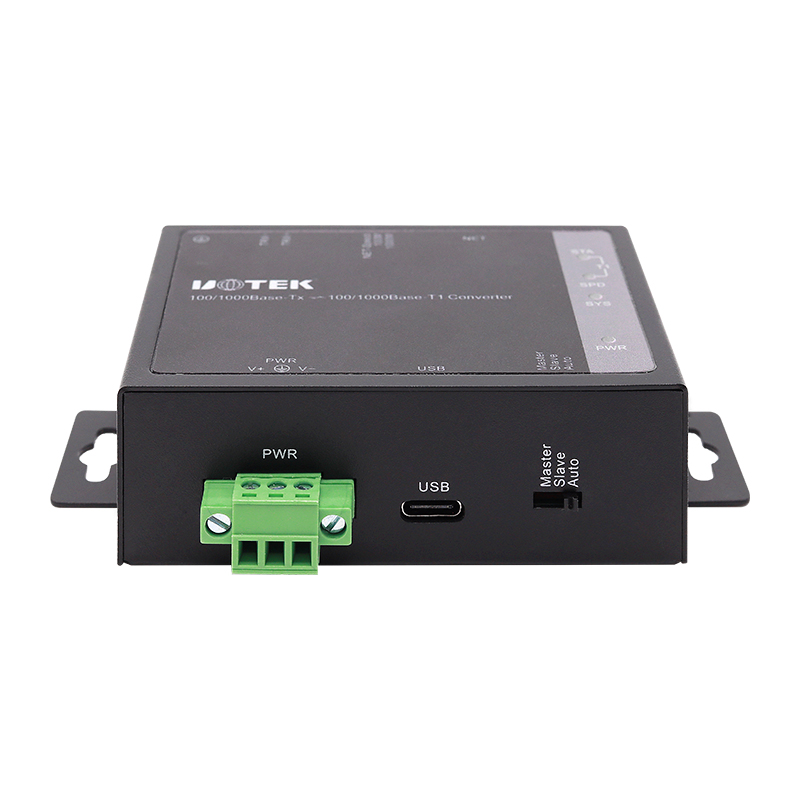

UT-T01N01G提供一路3PIN 3.81間距鳳凰端子電源輸入接口和一路USB Type-C供電輸入接口；設備正常工作使用其中一種供電方式即可；其中3PIN 3.81間距鳳凰端子電源輸入支持輸入電壓：12/24/48VDC (10.8-52.8VDC)，支持防反接功能；
注意：由于一些USB口可能存在供電功率不足的現象，故在1000Mbps速率時推薦使用鳳凰端子電源輸入方式。
接口
3PIN 3.81間距鳳凰端子
接口定義如下：
| 管腳 | 接口信號定義 | 備注 |
| 1 | V+ | 電源輸入正 |
| 2 | 外殼地 | |
| 3 | V- | 電源輸入 |
2、以太網接口

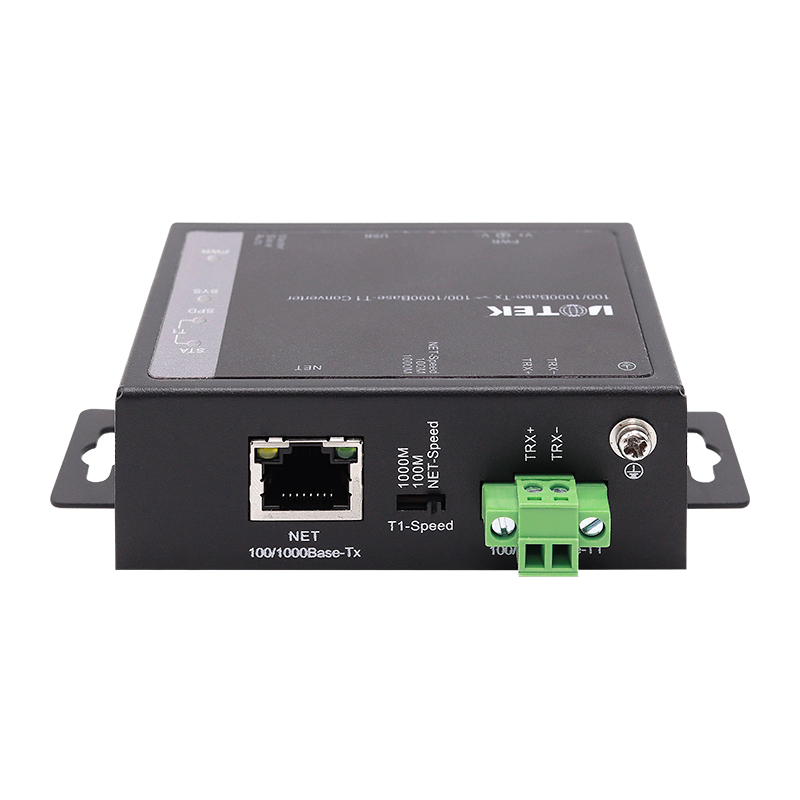

UT-T01N01G提供一路100/1000BASE-T（標準以太網）RJ45接口，用于連接PC機進行通信。
8 1
RJ45接口定義如下：
| 管腳 | 接口信號定義 | 備注 |
| 1 | ETH-BI_DA+ | 千兆以太網第1組雙向數據正 |
| 2 | ETH-BI_DA- | 千兆以太網第1組雙向數據負 |
| 3 | ETH-BI_DB+ | 千兆以太網第2組雙向數據正 |
| 4 | ETH-BI_DC+ | 千兆以太網第3組雙向數據正 |
| 5 | ETH-BI_DC- | 千兆以太網第3組雙向數據負 |
| 6 | ETH-BI_DB- | 千兆以太網第2組雙向數據負 |
| 7 | ETH-BI_DD+ | 千兆以太網第4組雙向數據正 |
| 8 | ETH-BI_DD- | 千兆以太網第4組雙向數據負 |
3、車載以太網接口
UT-T01N01G提供一路100/1000BASE-T1（車載以太網）2PIN 3.81間距鳳凰端子接口，用于連接ECU的車載以太網接口進行通信。
2PIN 3.81間距鳳凰端子
T1接口定義如下：
| 管腳 | 接口信號定義 | 備注 |
| 1 | TRX+ | 車載以太網雙向數據正 |
| 2 | TRX- | 車載以太網雙向數據負 |

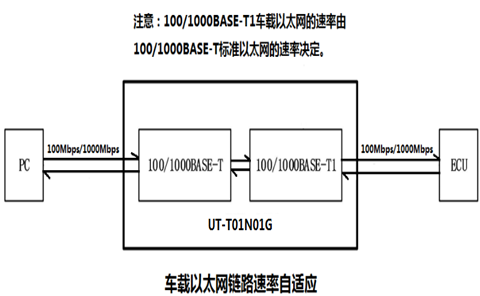

標準以太網支持100/1000Mbps全雙工速度自適應功能，設備的車載以太網的鏈路速率由該設備的標準以太網當前的鏈路連接狀態和連接速率狀態決定，并不是取決于對接車載以太網的狀態；
即標準以太網狀態自適應為1000Mbps全雙工速率，則車載以太網狀態也會對應自適應為1000Mbps全雙工速率；
標準以太網狀態自適應為100Mbps全雙工速率，則車載以太網狀態也會對應自適應為100Mbps全雙工速率。
注意：需保證設備和ECU的鏈路連接速率一致才能實現雙方正常通信。
4、撥碼開關接口
UT-T01N01G提供3檔撥碼開關功能分別對應車載以太網Master模式、Slave模式、Auto模式。撥碼功能實時配置，無需設備重新上電即可生效。
| 撥碼定義 | 說明 |
| Master | 撥碼撥到左側檔，車載以太網主模式 |
| Slave | 撥碼撥到中間檔，車載以太網從模式 |
| Auto | 撥碼撥到右側檔，車載以太網自動模式 對接設備為Master模式，則自動識別為Slave模式； 對接設備為Slave模式，則自動識別為Master模式； |
UT-T01N01G提供基于T1-Speed實現3檔撥碼開關功能分別對應車載以太網T1端口1000M模式、100M模式、NET-Speed模式。撥碼功能實時配置，無需設備重新上電即可生效。
T1-Speed撥碼定義 | 說明 |
| 1000M | 撥碼撥到左側檔，車載以太網T1端口速率1000M模式 |
| 100M | 撥碼撥到中間檔，車載以太網T1端口速率100M模式 |
| NET-Speed | 撥碼撥到右側檔，車載以太網T1端口速率由網絡口NET-Speed決定； 當網絡口NET-Speed為1000M時，T1端口速率則為1000M; 當網絡口NET-Speed為100M時，T1端口速率則為100M; |
5、指示燈
電源指示燈：PWR（綠色）
運行指示燈：SYS（綠色）
T1接口指示燈：STA（綠色）
RJ45網絡口指示燈：1000BASE-T（黃色）、100BASE-T（綠色）
| 指示燈 | 狀態 | 含義 |
| PWR | 綠燈常亮 | 電源供電正常 |
| 綠燈滅 | 電源故障或不供電 | |
| SYS | 綠燈常亮/滅 | 設備異常 |
| 綠燈1S間隔閃爍 | 設備正常運行 | |
| 綠燈3S間隔慢閃 | T1接口鏈路連接短路 | |
| 綠燈0.1S間隔快閃 | T1接口鏈路連接斷路 | |
| STA | 綠燈常亮 | T1接口鏈路連接正常 |
| 綠燈滅 | T1接口鏈路連接異常 | |
| 綠燈閃爍 | T1接口鏈路以100M/1000M速率通信 | |
| SPD | 綠燈常亮 | T1接口鏈路以1000M速率連接 |
| 綠燈滅 | T1接口鏈路以100M速率連接 | |
| 以太網接口 | RJ45黃燈常亮 | 鏈路以1000M速率連接 |
| RJ45黃燈不亮 | 鏈路沒有連接或連接故障 | |
| RJ45黃燈閃爍 | 鏈路以1000M速率通信 | |
| RJ45綠燈常亮 | 鏈路以100M速率連接 | |
| RJ45綠燈不亮 | 鏈路沒有連接或連接故障 | |
| RJ45綠燈閃爍 | 鏈路以100M速率通信 |
6、機械結構
結構尺寸：110mm*63mm*30mm（具體詳見圖紙）
金屬外殼
安裝：壁掛式安裝
顏色：黑色
重量：＜0.5kg
接地：M3
7、行業標準
EMI ：
FCC Part 15，CISPR (EN55022) class A
EMS：
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
訂購信息：
| 產品型號 | 端口 | |
| 100/1000Base-T | 100/1000BASE-T1 | |
| UT-T01N01G | 1路 | 1路 |
