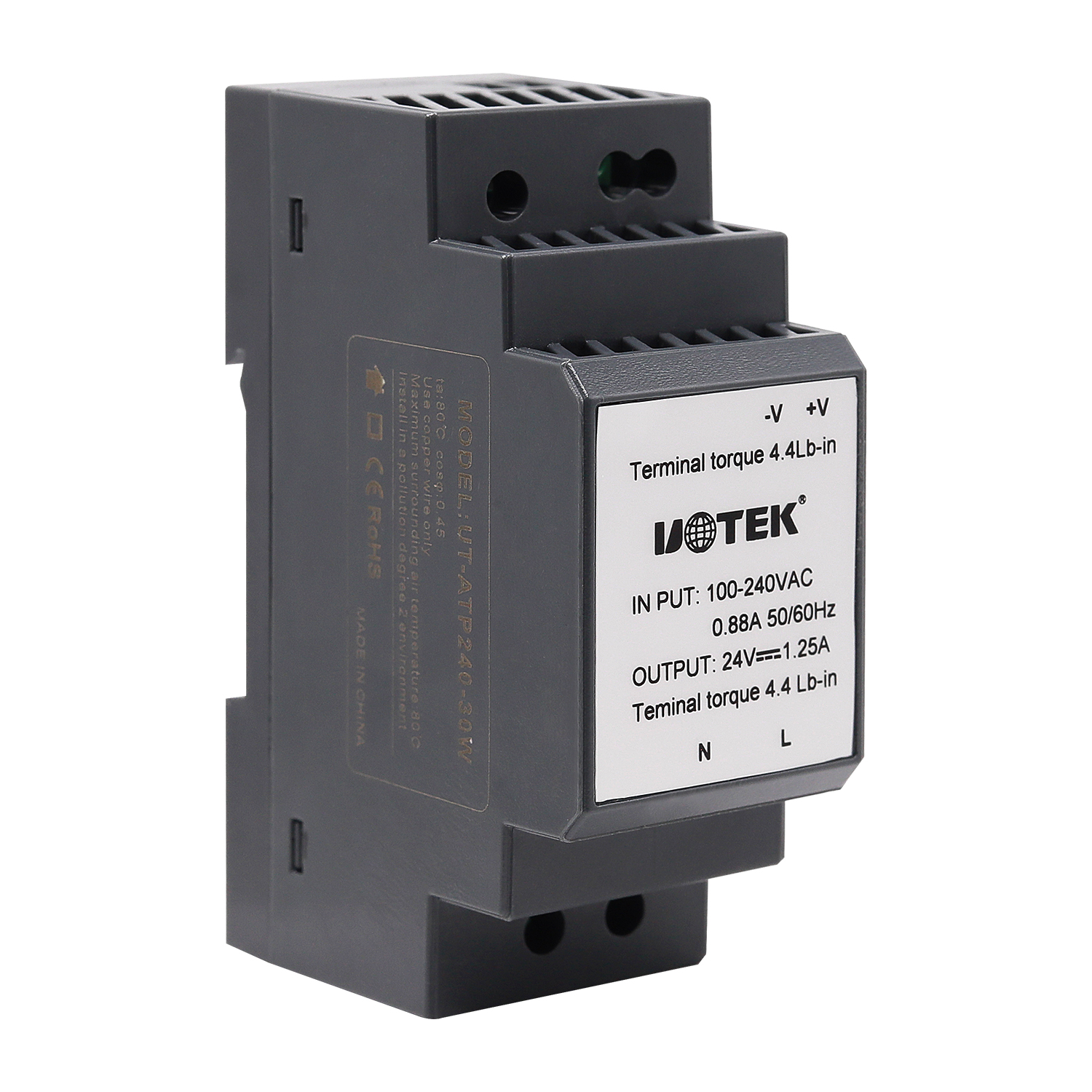

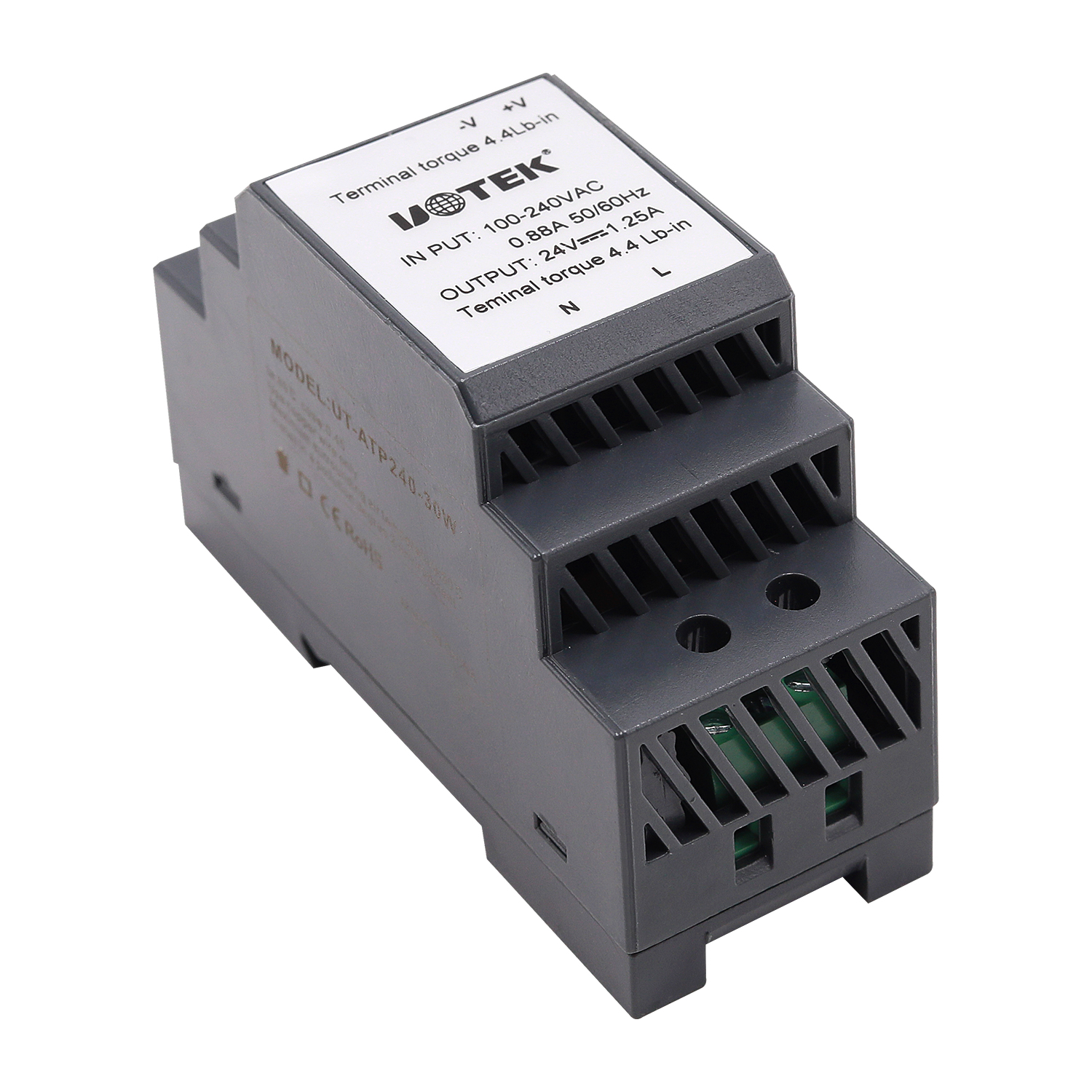

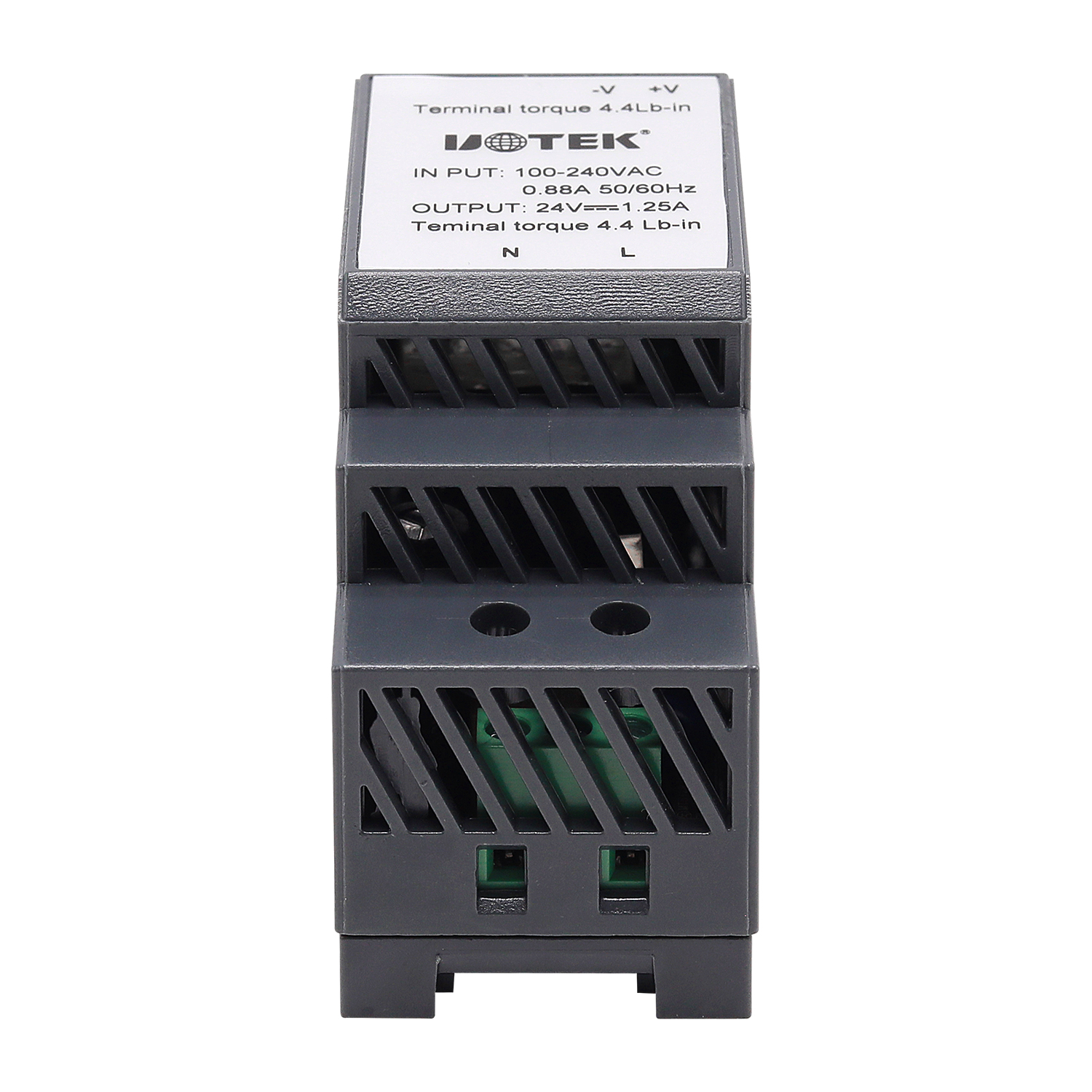

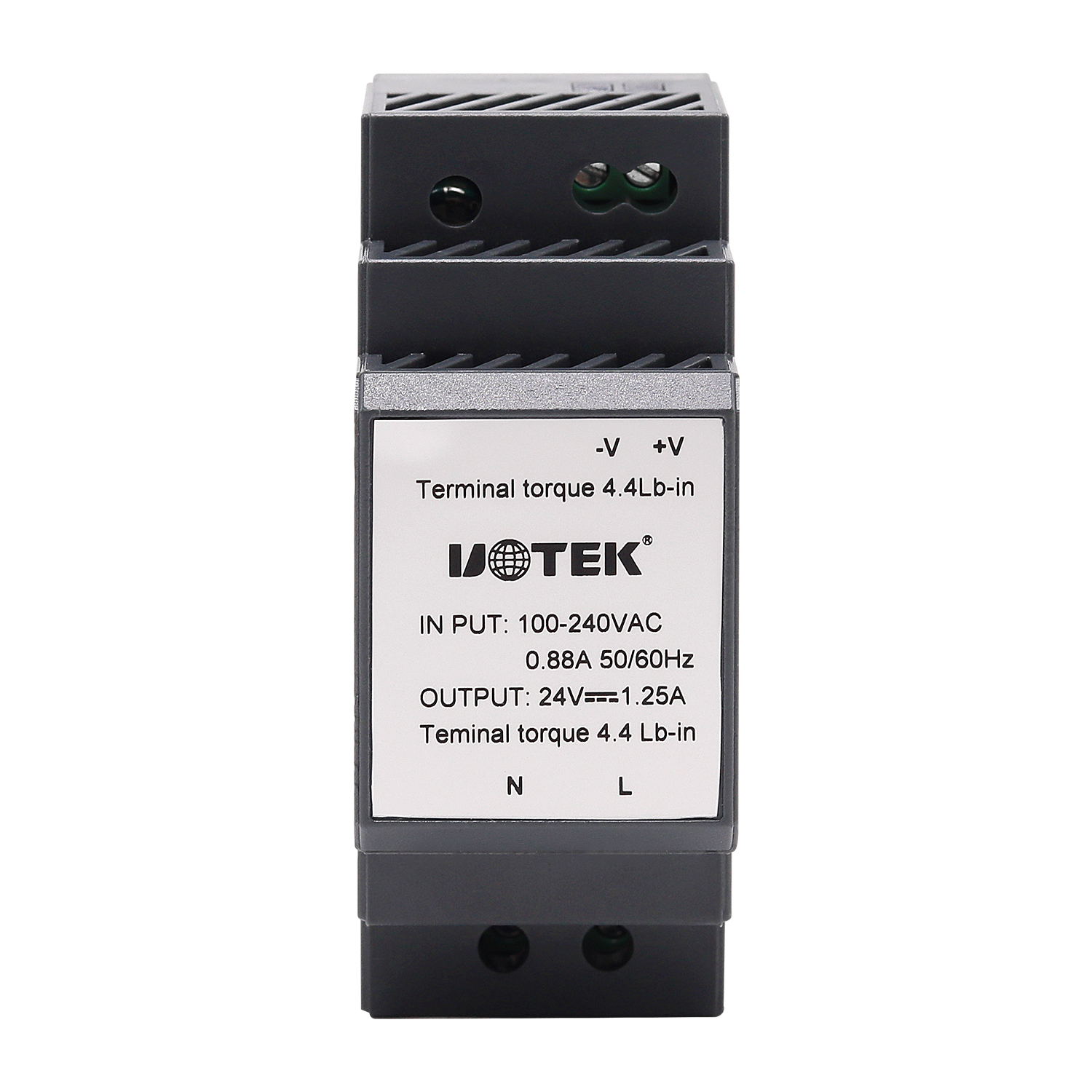

產品名稱：AC-DC導軌電源
產品型號：UT-ATP240-30W
工作溫度：-20°C~75°C
產品尺寸：89.8mm*35.4mm*58.3mm
一、產品概述
本AC-DC電源適用于各種開關柜和配電箱內安裝。直接卡在箱內導軌上，可不用螺釘固定，造型美觀、安裝拆卸方便，節省人工。適用于PLC、智能控制、繼電保護、通訊、數控、繼電器、直流電動機等。
二、功能特性

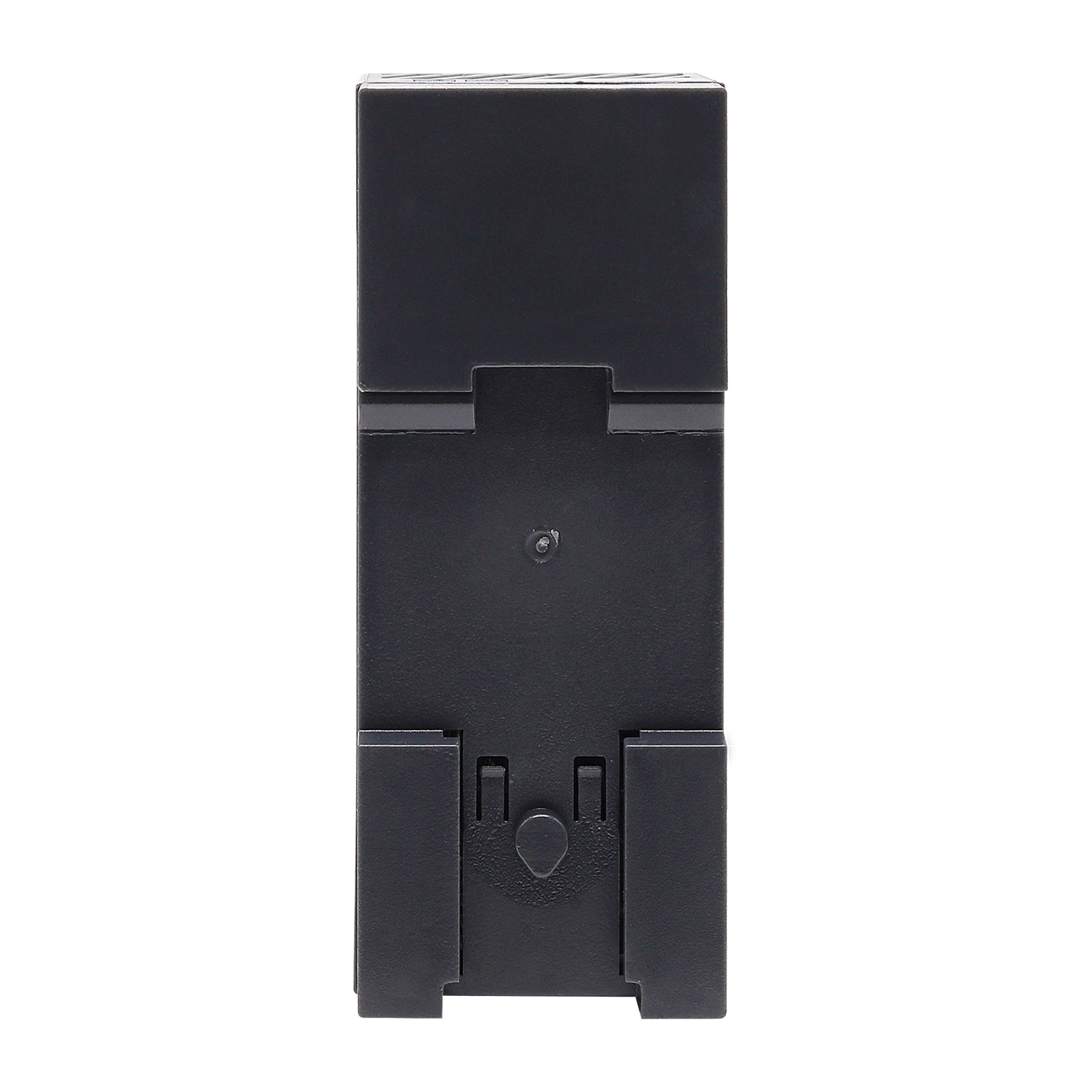

安裝在TS-35標準導軌上
符合中國電力和鐵路標準
端子壓接、塑料機殼
高效率、高可靠性、空氣自然對流冷卻
100%滿載老化、保質期3年
三、規格參數
| 輸入 | 輸入電壓范圍 | 85 ~ 264VAC , 120 ~ 370VDC；頻率：47 ~ 63Hz |
| 保護 | 輸入欠壓保護，輸入過壓保護，浪涌保護，極性反接保護 | |
| 輸出 | 輸出電壓 | 24VDC=5% |
| 額定輸出電流 | 1.25A | |
| 轉換效率 | 88%典型值.@滿載 | |
| 紋波和噪聲 | 200mVp-pmax | |
| 保護 | 過流保護，短路保護 | |
| 環境條件 | 工作環境 | -20°C~75°C,20%~90% RH無凝露儲存環境：-40°C~85°C，10%~90% RH無凝露 |
| 海拔 | 海拔高度3000米時，最高工作環境溫度≤55°，隨著海拔高度降低，最高工作環境溫度將逐漸遞增，但不能超過75°。 | |
| 外形尺寸 | 89.8mm*35.4mm*58.3mm（長*寬*高） | |
四、端子定義
| 輸入 | L | 輸入火線 |
| N | 輸入零線 | |
| 輸出 | V+ | 輸出正極 |
| V- | 輸出負極 |
