在當今的工業自動化領域，各種通訊協議和標準層出不窮。其中，Profinet和Modbus作為兩種廣泛應用的通訊協議，分別在不同的應用場景中發揮著重要作用。PROFINET是一種基于以太網的工業通信協議，專為自動化和過程控制設計，它支持實時和高可靠性的數據交換，適用于大型工業系統；Modbus是一種串行通信協議，目前是工業電子設備之間常用的連接方式。然而，當需要將這兩種協議進行轉換時，Modbus-RTU/ASCII轉ProfiNet 協議轉換器應運而生，成為連接不同通訊世界的橋梁。

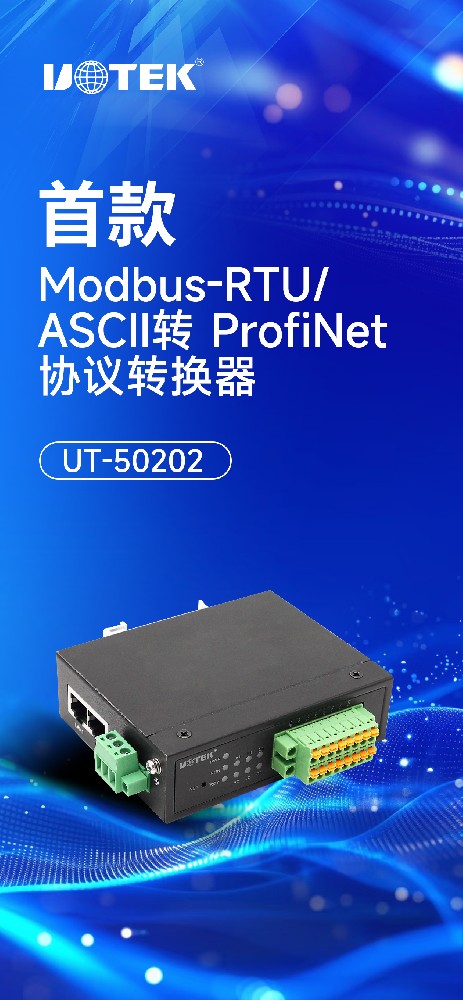

基于市場需求，宇泰科技推出首款Modbus-RTU/ASCII轉 ProfiNet 協議轉換器UT-50202。
一、產品簡介
UT-50202是一種Modbus-RTU/ASCII轉 ProfiNet 協議轉換器。它能夠實現Modbus-RTU/ASCII 到 ProfiNet 協議的轉換。具有 RS-485/232/422接口支持ModbuS-RTU/ASCII的設備都可以使用本產品實現與
工業總線 ProfiNet 的互連。如: PLC、DCS、分布式I/O、變頻器、掃描槍、電機啟動保護裝置、智能高低壓電器、電量測量裝置、智能現場測量設備及儀表等。
二、功能特性
安裝方式：35mm 標準導軌安裝
尺寸：100*80*30mm
支持標準的 ProfiNet I/O Device V2.3
ProfiNet 數據區：輸入最大 1440 字節，輸出最大 1440 字節
支持 RT(同步),不支持 IRT(等時同步)、MRP(介質冗余協議)、MRPD(介質路徑規劃冗余)功能
串口隔離：光耦隔離、電源隔離
串口數量：2路，可獨立工作，支持 RS-485/232/422
串口終端電阻：需外置電阻
串口協議：支持 Modbus-RTU/ASCII 主站協議
串口參數：支持300-460800波特率 ，支持無、 奇、偶校驗
串口支持的 Modbus 站點數：32個(受槽位限制)
支持的Modubs功能碼：01/02/03/0 4/05/06/15/16
工作電源：9-36VDC輸入，標稱24V DC
工作溫度：-40~85℃
環境濕度：5%-95%(無冷凝)
防護等級：IP40
安規認證：
EMC：EN55032/35
EMI：FCC Part 15, CISPR 32 class A
EMS：
IEC(EN)61000-4-2(ESD)接觸6KV/空氣8 KV
IEC(EN)61000-4-3(RS)80MHz至1GHz10 V/m
IEC(EN)61000-4-4(EFT)電源2KV/信號1K V
IEC(EN)61000-4-5(Surge)電源共模 1KV 差模 0.5KV/信號 500V
IEC(EN)61000-4-6(CS)10V
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6
IEC 60068-2-64(Vibration)
